鋼格板荷載能力的檢驗方案

鋼格板是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品。

單人通行的鋼格板，其均布荷載能力不小于3.0 kN/m2；

雙向通行的鋼格板，其均布荷載能力不小于5.0kN/m2；

高密度人行鋼格板，其均布荷載能力不小于7.5kN/m2；

對交通道路上使用的鋼格板，輪壓增加10%，均布荷載能力應相應增加25%。

鋼格板如有切口，鋼格板余下的面積應具有相等的荷載能力。

鋼格板的荷載要求由設計部門和用戶提出，或由設計部門選定規格。

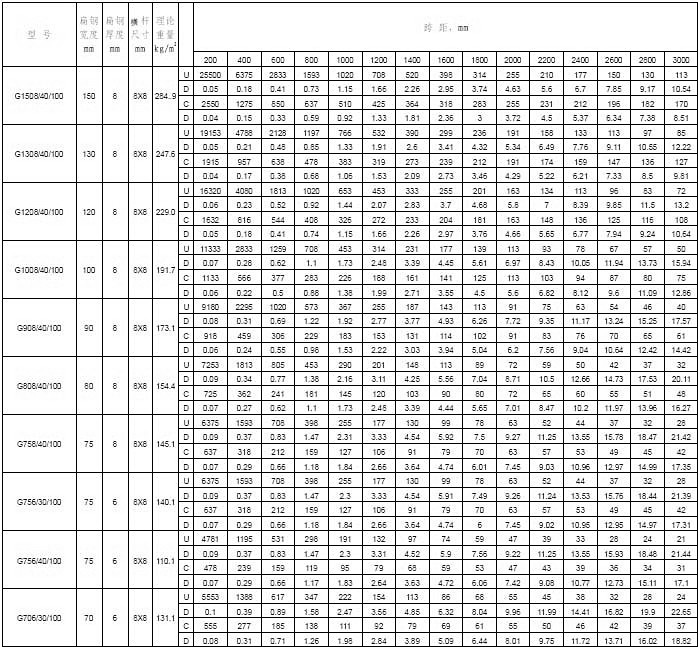

鋼格板檢驗型號為G605/40/100（扁鋼中心距40mm，每米有26條扁鋼）。

鋼格板尺寸為：1000*2000， 均布載荷要求：750kg/m2 集中荷載要求：1000kg/m2。

鋼格板選型均布荷載是否滿足測算如下：

1、 §=758.5/(KN/m2)。

2、 D（變形撓度，mm）根據以往工程經驗以保守點出發最大許用撓度為 1/200，即2000mm/200=9.8mm。

3、 Pu（外加均布載荷）=750*9.8/1000=7.35KN/m2。

4、 P0（鋼格板自重載荷）=150*9.8/1000=1.47KN/m2。

5、 B（負載扁鋼中心距）40mm。

6、 b（負載扁鋼厚度）4.75mm。

7、 t（負載扁鋼寬度）65mm。

8、 型號：G605/40/100G，負載扁鋼寬度60mm，厚度4.75mm，及鋼格板自重 為1.47KN/m2 按鋼格板行業標準YB/T4001-2007中公式計算如下 (PU+PO)BL4 (7.35+1.47)X40X1.964 Dmax=§ bt3 =758.54.75X653=3.03mm<9.8mm 因此型號G655/40/100G鋼格板可以承載均布載荷750kg/m2滿足設計要求.

鋼格板選型集中荷載是否滿足測算如下：

1、§=758.5/(KN/m2) ζ=1213.6(KN/m2)。

2、D（變形撓度，mm）根據以往工程經驗以保守點出發最大許用撓度為1/200，即1960mm/200=9.8mm。

3、P0（鋼格板自重載荷）=150*9.8/1000=1.47KN/m2。

4、L(鋼梁跨距)1.96m。

5、B（負載扁鋼中心距）40mm 6、b（負載扁鋼厚度）4.75mm 7、t（負載扁鋼寬度）65mm 8、PL(外加線載荷) 1000Kg*9.8= 9.8 KN/m 按鋼格板行業標準YB/T4001-2007中公式計算如下: BL3 （ζPL+§POL） 40X1.963(1213.6x5+758.5x1.47x1.96) Dmax= bt3 4.75X653 =3.3mm<9.8mm 因此型號G655/40/100G鋼格板可以承載集中載荷1000kg/m2滿足設計要求。
