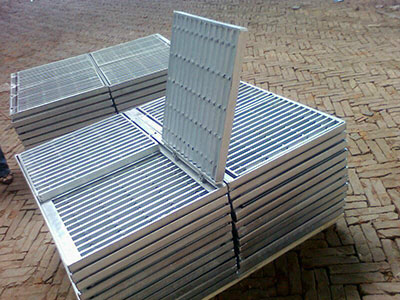

GM型鋼格板水溝蓋板

更新：2017-4-3 21:32:31 點擊：

產品品牌景頌
產品型號GM型鋼格板蓋板鋼格板水溝蓋板

產品介紹

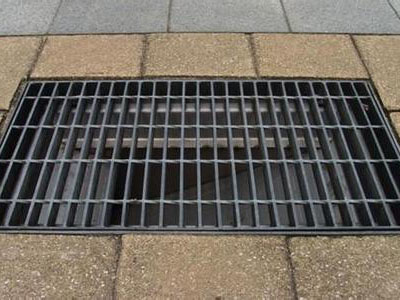

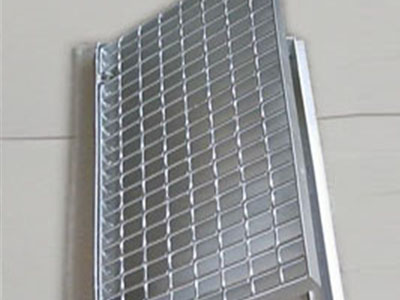

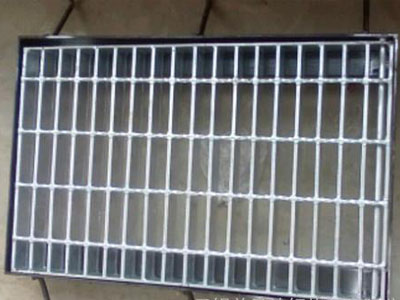

GM 型井孔鋼格板蓋廣泛適用于道路、園區等市政設施的雨水井、沉沙井、下水井、污水井等給排水井孔或氣孔、人孔的蓋板，均可采用 GM 型井孔鋼格板蓋。GM 型井孔鋼格板蓋一般可設計成可翻式，通常可翻的啟閉角為 110。帶鉸銷的鋼格板蓋不僅防盜而且簡化了施工程序。為了提高抗沖擊能力，GM 型井孔鋼格板蓋一般采用橫桿間距為 50mm 的鋼格板來制造。

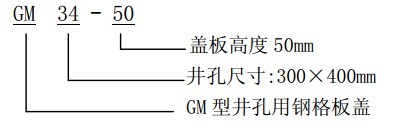

GM 型井孔鋼格板蓋型號表示

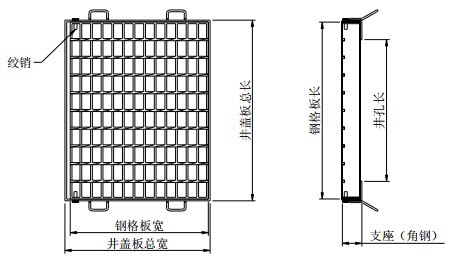

GM 型井孔鋼格板蓋結構示意圖

GM 型井孔鋼格板蓋規格表

適用荷載	寬*長	鋼格板型號	尺寸hab	重量	尺寸hab	支撐角鋼	重量
	300X400	GM34-55	305 X 500 X 55	14.2	335X520X60	L60 X 5	7.6
	400X400	GM44-55	395 X 500 X 55	18.3	425X520X60	L60X5	8.5
	500 X 400	GM54-55	485 X 500 X 55	22.5	515X520X60	L60 X 5	9.3
	300X500	GM35-651	305 X 620X65	22.8	335 X 640 X 70	L70 X 5	9.4
	400X500	GM45-65	395X620 X 65	29.5	425X640X70	L70 X 5	10.4
T-25	500X500	GM55-65	485X620 X 65	36.2	515X640X70	L70X5	11.4
25000kg	300X600	GM36-75	305 X 740 X 75	28.6	335X760 X 80	L80X5	11.5
	400X600	GM46-75	395X740 X 75	36.4	425X760 X 80	L80X5	12.6
	500X600	GM56-75	485X740 X 75	44.3	515X760 X 80	L80X5	13.7
	500X700	GM57-75	485 X 840 X 75	49.9	515X860X80	L80X5	14.5
	700X700	GM77-75	695X840 X 75	70.6	725X860 X 80	L80X5	17.1

	300X400	GM34-50	305 X 490 X 50	12.8	335X510X56	L56 X6	7.7
	400X400	GM44-50	395X490 X 50	16.5	425X510X56	L56X6	8.6
	500X400	GM54-50	485X490 X 50	20.3	515X510X56	L56X6	9.5
	300X500	GM35-55	305 X 600 X 55	16.7	335 X 620X60	L60X5	8.2
T-20	400X500	GM45-55	395X600 X 55	21.7	425X620X60	L60X5	9
20000kg	300X600	GM36-55	485X600 X 55	26.6	515X620X60	L60 X5	9.8
	400X600	GM46-65	305 X 720 X 65	26.2	335X740X70	L70 X 5	10.8
	500X600	GM56-65	485X720 X 65	41.6	515X740X70	L70X5	13.1
	600 X 600	GM66-65	605 X 720 X 65	51.9	635 X 740X70	L70X5	14.6
	500X700	GM57-75	485 X 840 X 75	49.9	515X860X80	L80X5	14.5
	700X700	GM77-75	695X840X75	68	725X860X80	L80X5	17.1

	300X400	GM34-45	305 X 480X45	11.3	335X500 X 50	L50 X 5	6.5
	400X400	GM44-45	395X480 X 45	14.7	425X500 X 50	L50 X 5	7.2
	500X400	GM54-45	485X480 X 45	18	515X500 X 50	L50X5	7.8
	300X500	GM35-50	305 X 590 X 50	15.1	335X610X56	L56X6	8.2
T-14	400X500	GM45-50	395X590 X 50	19.5	425X610 X 56	L56 X 6	9.2
14000kg	500X500	GM55-50	485X590 X 50	24	515X610 X 56	L56 X 6	10.1
含T-6	300X600	GM36-55	305 X 700 X 55	19.3	335X720X60	L60 X 5	8.7
6000KG	400X600	GM46-55	395X700 X 55	25	425X720X60	L60 X 5	9.6
	500X600	GM56-55	485X700 X 55	34.6	515X720X60	L60 X 5	10.4
	600 X 600	GM66-55	605 X 700 X 55	38.2	635 X 720 X 60	L60 X 5	11.5
	500X700	GM57-60	485X810X60	38.1	515X830X65	L65X5	12.7
	700X700	GM77-60	695X810X60	54.6	725X830 X 65	L65X5	15.2

	300 X 400	GM34-32	305 X 454 X 32	7.9	335 X 472X36	L36 X4	4.4
	400X400	GM44-32	395 X454X32	10.3	425 X 472 X 36	L36X4	4.8
	500 X 400	GM54-32	485 X 454X32	12.6	485 X 472 X 36	L36X4	5
	300X500	GM35-40	305 X 570X40	11.9	335 X 590 X 45	L45X5	5.9
T-2	400X500	GM45-40	395 X 570X40	15.4	425 X 590 X 45	L45X5	6.5
2000kg	500X500	GM55-40	485 X 570 X 40	18.9	515X590X45	L45X5	7.2
含行人荷載	300X600	GM36-40	305 X 670 X 40	13.8	335 X 690 X 45	L45 X 5	6.3
	400 X 600	GM46-40	395 X 670X40	17.9	425 X 690 X 45	L45X5	6.9
	500 X 600	GM56-40	485 X670X40	21.9	515X690X45	L45 X5	7.5
	600 X600	GM66-40	605 X 670 X 40	27.4	635 X 690 X 45	L45X5	8.3
	500X700	GM57-45	485X780 X 45	28.2	515X800 X 50	L50X5	8.6
	700 X 700	GM77-45	695 X 780 X 45	40.4	725 X 800 X 50	L50X5	10.2

注:井孔、鋼格板、支座框尺寸單位為二，重量單位為kg/件。表給出的井孔鋼格板蓋，均可用作橫斷溝蓋。

水溝蓋板訂貨指南

1.根據需要指定水溝蓋的材質、扁鋼尺寸、表面處理方法。
2.根據凈空并參考荷載表選擇合適的水溝益形式與鋼格板型號。
3.提供水溝蓋的延伸長度或孔洞具體尺寸。
4.對于過重型動荷載或有特殊的要求的環境.請直接向我
公司技術人員咨詢。
5.水溝蓋通常按件計價。
