隱形井蓋設計要求:

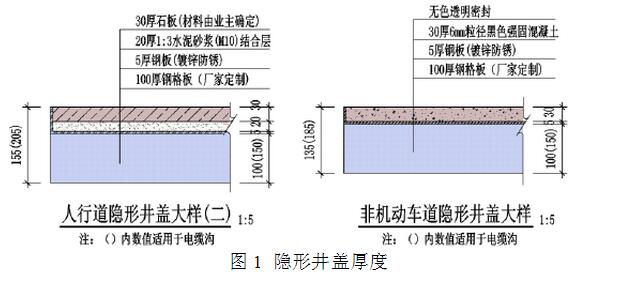

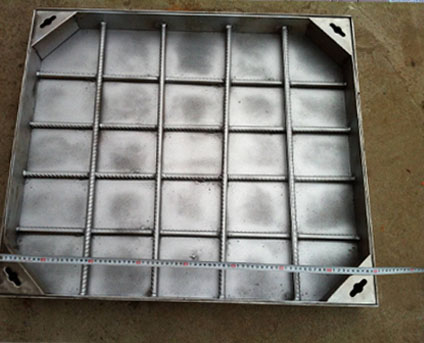

(1)隱形井蓋由頂面鋼槽和鋼格柵板組成。安裝時配以鋼框組成的預埋件。

(2)定制隱形蓋板所用鋼材均采用Q23 5-B鋼，并進行熱鍍鋅防腐處a,其他技術規定詳見YB/T4001.1-2007《鋼格柵板及配套件第1部分:鋼格柵板》。

(3)1.4米跨度以下井鋼格柵板應制作成整體，蓋板根據需要可以分塊制作。

(4)鋼格柵板加工焊條型號為E43型。鋼格柵板中扁鋼連接一律采用雙面貼腳焊，焊縫高度5mm，焊縫長度一律通長滿焊。焊縫等級一律為二級。鋼格柵板與頂面鋼槽焊接，焊縫高度5mm，一律滿焊。

(5)鋼格柵板尺寸，外形及允許偏差:

1)鋼格板的長度允許偏差為+0，-5mm,寬度允許偏差土5mm.

2)承載扁鋼的不垂直度應不大于扁鋼寬度的10%.

3)橫桿偏斜及間距偏差:橫桿邊緣對鋼格板中心的偏差應不大于5mm，在

任意1500mm長度內，兩端橫桿間距的允許偏差為16mm.

(6)鋼結構防腐:

1)所有鋼構件采用噴砂除銹，除銹等級達到Sa2.5級。

2)防腐做法為:環氧富鋅底漆二道80p m厚，環氧云鐵中涂層一道6080pm厚，丙烯酸聚氨酷耐候漆二道140p m厚，所有涂料每道實干后不得龜裂。

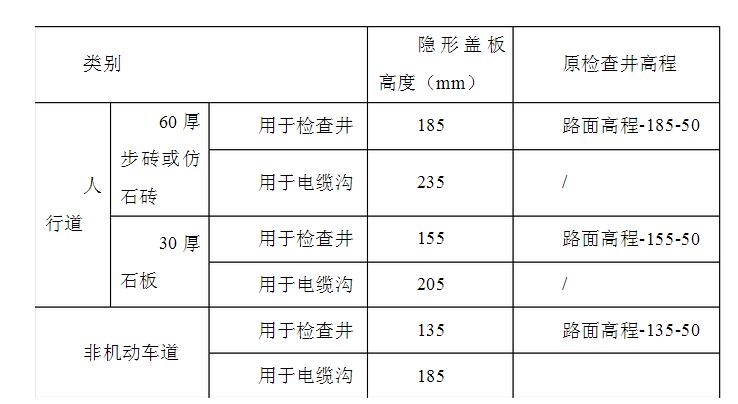

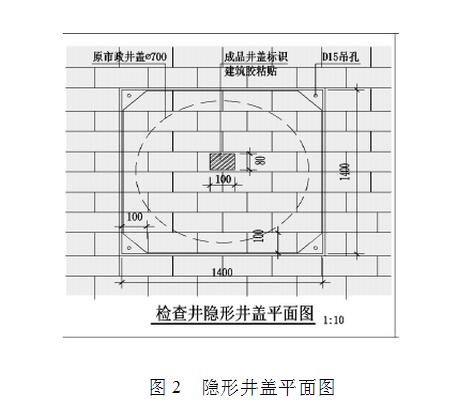

(7)隱形井蓋有關尺寸數據

(9)鋼格板應滿足荷載標準:10KN/m'及T6荷載等級要求，且撓度應不大于跨距的11500.鋼格板應由專業廠家生產，并與鋼板局部焊接連接成整體。

(10)原則上，1.4米跨度及以下隱形蓋板鋼格柵板規格參考1.4米跨鋼格柵板制作，1.4米~2米跨度參照2米跨度鋼格柵板規格制作。

施工方法：

(1)開挖清底

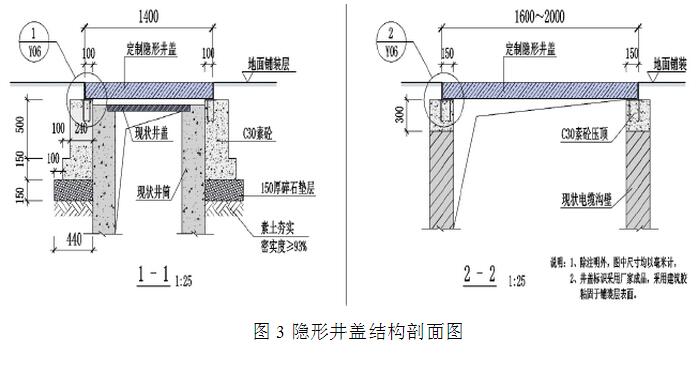

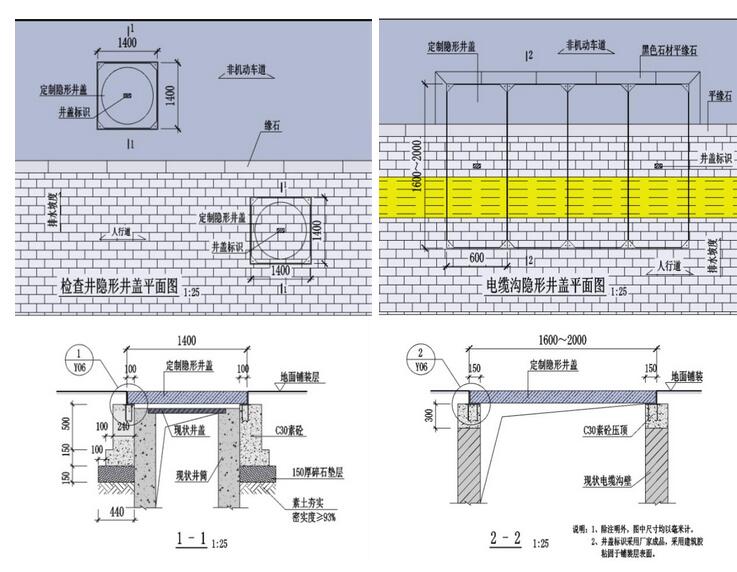

由原市政井筒壁向外側開挖深度為:80cm+隱形井蓋厚度，電纜溝蓋板在原電纜溝壁位置開挖深度為:3 0cm+隱形井蓋厚度，具體開挖尺寸視隱形井蓋的大小而定，如圖3所示。開挖完后清除坑底垃圾并整平，鋪15cm碎石墊層。

(2)支模澆鹼

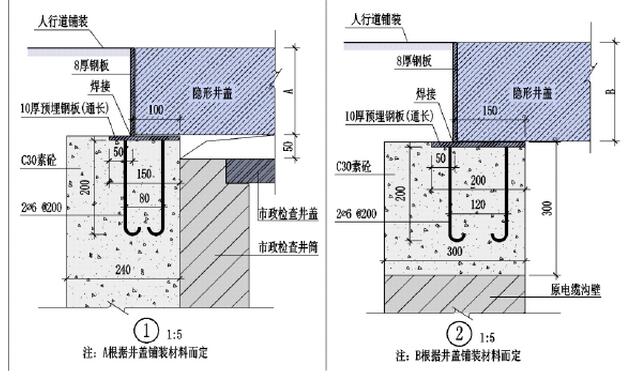

在檢查井井筒開挖后坑洞外側支木模板，在坑洞內澆筑C30素混凝土基座(電力蓋板在原電纜溝壁上澆筑3 0cm厚混凝土基座)，基座寬度和深度如圖3所示。澆筑混凝土的同時在混凝土基座四周預埋好10mm厚通長鐵件，鐵件下應設置鋼筋規格如下圖3所示:

人行道上的隱形井蓋面層鋪裝和人行道面磚鋪裝材料一致，遇到盲道磚應與之順接，隱形井蓋橫跨非機動車道和人行道時，在隱形井蓋周邊加鋪一圈黑色平緣石，道路人行道鋪裝結構形式順接原人行道。

注意事項：

(1)原則上，圓形檢查井采用雙層井蓋設計，電纜溝等方形井采用單層井蓋設計。

(2)市政檢查井隱形井蓋施工前，應根據所在地段鋪裝情況確定隱形井蓋總厚度，據此降低原市政井口標高，并預留5 0mm空隙以便隱形井蓋調平。騎線檢查井蓋需考慮采用多種鋪裝材料拼合而成，各種材料的顏色和質地應與周邊鋪裝相融合。

(3)鋼格柵板只用于人行道和非機動車道上，嚴禁上車。

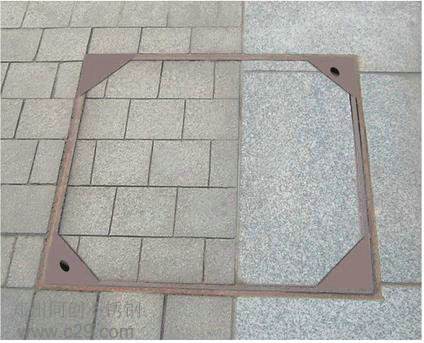

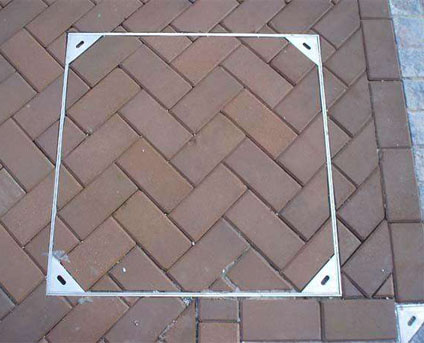

(4)隱形井蓋安裝時應注意:隱形井蓋在硬質鋪裝面上時，井蓋內的鋪裝縫隙和材料與周邊石材縫隙保持一致，同一路段和區域井蓋開啟方向保持一致.

(5)檢查井與道路銜接應平順，設置于人行道上的井蓋宜采用隱形井蓋(井蓋上貼面與人行道鋪裝一致)，檢查井井框與路面高差不應大于土5 mm，井蓋與井框高差不應大于士3mm。檢查井蓋上應在醒目位置標注專業管線類型。

(6)工廠制作的隱形井蓋需提供各種原材報告、出廠合格證等相關文件，并送成品進行檢測。現場制作需提供專業資質，原材料需報檢，成品需檢驗，施工應及時做好送樣與報檢。

安全文明施工：

(1)隱形井蓋開挖后未能及時施工時，應采用防撞錐筒及警示繩將坑洞進行圍護，防止行人跌進坑內。

(2)施工遺留下的廢物廢渣應及時清理歸堆，每天定時清理干凈.

(3)施工人員在現場必須戴好安全帽和反光背心。
